Муфельная печь из Китая: оборудование для лаборатории и термообработки изделий

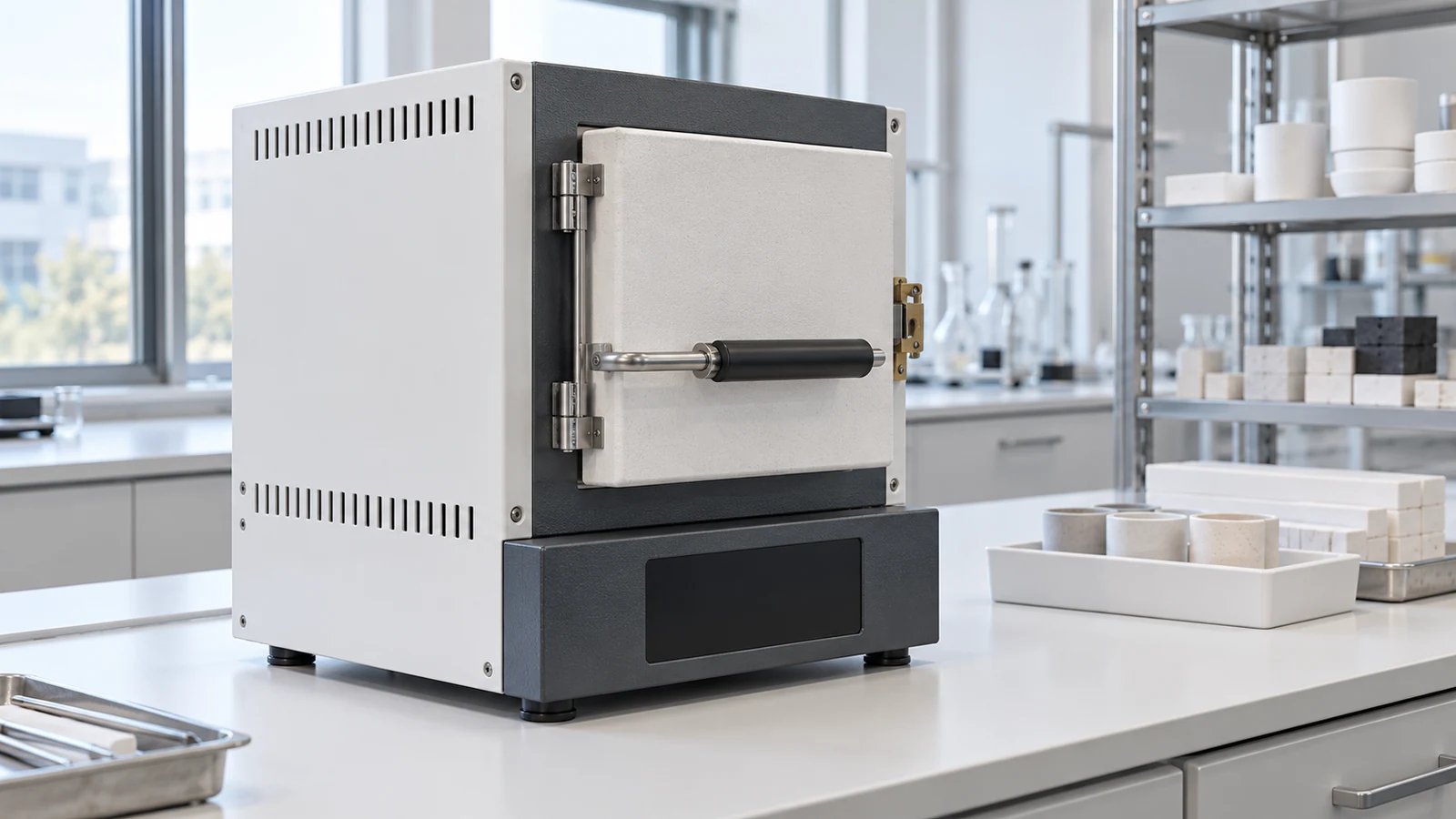

После нагрева лаборатория получает образец, который можно анализировать, взвешивать или сравнивать с предыдущими партиями. Муфельная печь создаёт для этого закрытую рабочую камеру: материал нагревается внутри футерованного пространства, а нагревательные элементы отделены от загрузки стенками и защитной конструкцией.

Такое оборудование используют в лабораторной практике, при подготовке образцов, обжиге небольших изделий и отдельных операциях термообработки. У печи есть два разных размера — внешний корпус и полезный объём камеры. При выборе для предприятия важен именно второй: в него должны помещаться лоток, тигель или несколько образцов с зазором для циркуляции тепла.

Печи из Китая отличаются компоновкой двери, размещением нагревателей и способом управления. Мы смотрим на каждую характеристику в связи с задачей лаборатории: чем заполняют камеру, как часто открывают дверь и какие записи нужны для контроля цикла.

Рабочая камера: от образца до партии

В каталогах лабораторных печей встречаются камеры от 2 до 36 л, а внутренние размеры разных исполнений простираются примерно от 100 × 100 × 100 мм до 300 × 500 × 300 мм. Это не просто вопрос объёма. Длинная узкая камера принимает вытянутую деталь или ряд лодочек, а компактная кубическая рабочая зона удобнее для равномерной загрузки небольших образцов.

Полезный объём нельзя считать по внешнему корпусу: часть пространства занимают футеровка, дверной узел и нагревательные элементы. Поэтому по тех. заданию заказчика при передаче запроса на фабрику мы просим схему внутренней камеры и её размеры по ширине, высоте и глубине. Размер контейнера или противня тоже стоит добавить в запрос, если лаборатория уже использует стандартизированную оснастку.

Для сравнительных испытаний имеет значение расположение образцов. Если они стоят вплотную к стенке, воздух и излучение распределяются иначе, чем при установке на полку в центре. Техническое задание описывает максимальную загрузку, высоту образца и количество рабочих уровней. При необходимости мы просим фабрику показать рабочую камеру с лотками и дверью в открытом положении, чтобы понять, насколько удобно помещать и вынимать загрузку.

Комплектация тоже меняет рабочую зону: съёмная полка, подставка, тигельные щипцы и дополнительные контейнеры могут поставляться отдельно. Мы включаем такие позиции в запрос вместе с печью и проверяем их по упаковочному листу.

Температурный диапазон и характер цикла

Каталоги камерных лабораторных печей показывают максимальную температуру порядка 1100–1200 °C. Для длительной работы производители указывают температуру примерно на 100 °C ниже предельной. Если методика требует долгой выдержки у верхней границы, печь берут с запасом по максимуму, иначе нагреватели и футеровка работают на износ.

Точность поддержания, скорость разогрева и равномерность внутри камеры отвечают за разные задачи. Аналитической лаборатории важна воспроизводимость цикла между сериями, а производственному участку — совпадение параметров с технологической картой. Мы можем запросить описание контроллера, тип термопары, число программных шагов и формат записи температуры, если процесс должен оставлять журнал.

Китайские печи этого класса обычно комплектуют ПИД-регулятором с программой на 30–50 сегментов и термопарой типа K, а точность поддержания заявляют около ±1 °C. Скорость нагрева производители рекомендуют держать не выше 10 °C/мин: быстрый разгон сокращает срок службы нагревателей и может растрескать керамическую камеру.

Максимальная мощность связана с объёмом и утеплением. В каталогах компактных камер указаны значения примерно от 1,2 до 7,5 кВт; питание встречается от 220 до 380 В. Более крупный корпус может потребовать трёхфазного подключения, а компактный лабораторный вариант — однофазного.

Выбор не сводится к тому, чтобы поставить максимальную цифру температуры. Нужны масса и размер образца, требуемая атмосфера, скорость нагрева, число циклов и время выдержки. Для теплового процесса важна также геометрия загрузки: большой плоский образец и несколько маленьких образцов ведут себя в камере по-разному. Эти исходные сведения помогут производителю предложить подходящую конструкцию, а лаборатории — сопоставить её со своей методикой.

Дверь, футеровка и обслуживание камеры

Передняя дверь может распахиваться в сторону или подниматься вверх. У каждого варианта есть своя производственная логика: боковая дверь оставляет свободный верх для вытяжки и помогает видеть полку, а вертикальный ход экономит место перед печью. В тесной лаборатории важно, чтобы открытая дверь не перекрывала проход и не мешала перемещению образцов. В распространённых конструкциях нагрев обесточивается при открытой двери, а корпус с двойной стенкой и вентилятором снаружи остаётся не горячее 60 °C, поэтому печь можно ставить ближе к соседним приборам.

Внутреннюю камеру обычно формируют из теплоизоляционного волокнистого материала или огнеупорных элементов. Кромка дверцы и внутренняя облицовка испытывают механическую нагрузку при частом открывании и загрузке. Фотографии камеры, уплотнений и креплений помогают увидеть конструкцию до заказа. Изношенную кромку меняют отдельно, поэтому мы спрашиваем фабрику, поставляет ли она запасные элементы облицовки и уплотнения двери.

Печь может комплектоваться вытяжным отверстием, вентиляционным патрубком, ограничителем температуры и сигнализацией. Для лаборатории имеет значение, можно ли вывести отработанный воздух в существующую систему и остаётся ли место для обслуживания за корпусом. В запросе мы отдельно перечисляем требуемые опции; сравнение по одной фотографии внешнего вида часто пропускает важные детали комплектации. При озолении органических проб из камеры выходят дым и пары, поэтому для такой методики выбирают печь с вытяжным патрубком и ставят её под вытяжной зонт или рядом с вытяжным шкафом.

Если предприятие считает общую структуру закупки оборудования из Китая, мы связываем технические требования к печи с составом оснастки и габаритом груза. Такой подход помогает сравнить предложения фабрик по одной рабочей задаче. Мы в АЗИЯ Шадрин запросим варианты исполнения и согласуем, какие позиции входят в поставку.

Питание, панель и документы для российской лаборатории

Для подключения необходимо зафиксировать напряжение, число фаз, частоту сети и способ ввода кабеля. Китайское исполнение может иметь клеммное подключение, ввод через кабельный сальник или заводской разъём; российский закупщик заранее передаёт требования электрику предприятия. Мы можем запросить уточнения по виду клемм, схему цепи и тип вилки, если она предусмотрена комплектом, а также отметить, какие переходники нужны.

Упаковка лабораторной печи и объединение поставки

Футеровка плохо переносит точечные удары, поэтому дверь мы фиксируем в закрытом положении, углы и панель защищаем, а хрупкие аксессуары кладём в отдельную коробку. Печь едет в жёсткой таре или обрешётке: такой подход к защите хрупкого оборудования снижает риск повреждения при перегрузке. Тигли, полки и защитные перчатки от других поставщиков забираем на склад в Китае и добавляем в ту же отправку.

Муфельная печь для лаборатории — часть рабочего процесса, где значение имеет объём камеры, рабочая температура, питание и порядок загрузки. Когда эти параметры записаны вместе с требованиями к двери, футеровке и опциям, запрос фабрике становится однозначным. Мы поможем собрать исходные данные, проверить поставщика и рассчитать доставку печи с комплектующими в Россию.
