Преобразователи давления из Китая: приборы для контроля производственных процессов

Для автоматики давление в трубопроводе становится понятным, когда преобразователь давления выдаёт сигнал, который считывает контроллер. Внутри прибора чувствительный элемент реагирует на нагрузку рабочей среды, электроника переводит её в электрический сигнал, а система управления показывает параметр или использует его для регулирования процесса.

На предприятии эти приборы ставят на насосы, фильтры, ёмкости, пневматические линии и технологические трубопроводы. При закупке партии важна не внешняя похожесть корпусов, а совпадение измерительных диапазонов, присоединений, выходов и материалов, соприкасающихся со средой.

Подбор датчиков в АЗИЯ Шадрин мы начинаем с ведомости точек: где стоит датчик, что он измеряет, куда приходит сигнал и кто будет обслуживать соединение. Для замены единичного прибора достаточно одной позиции, а при оснащении линии важно свести десятки строк в согласованную спецификацию.

Один сигнал связывает среду с системой управления

Преобразователи различаются по измеряемому давлению: избыточному, абсолютному или дифференциальному. Последний тип получает разность давлений между двумя точками и помогает контролировать перепад на фильтре, теплообменнике или другом узле.

Китайские производители приборов общего назначения выпускают исполнения с диапазонами от вакуума около −100 кПа до верхних пределов в десятки мегапаскалей; у дифференциальных преобразователей линейки начинаются от единиц килопаскалей и доходят до нескольких мегапаскалей. Точность промышленных исполнений составляет примерно 0,075–0,5 % полной шкалы. Класс выбирают под задачу узла: прибор с погрешностью 0,5 % на шкале 1,6 МПа ошибается на ±8 кПа, и для регулирования тонкого процесса этого может не хватить.

Верхний предел шкалы обычно выбирают так, чтобы рабочее давление приходилось примерно на середину или две трети диапазона. Для насоса с рабочим давлением 0,6 МПа подойдёт шкала 0–1 МПа: остаётся запас на пуск и гидроудар, а точность в рабочей точке не теряется. Шкала 0–4 МПа «на всякий случай» вчетверо увеличит ту же погрешность в абсолютных единицах.

Выход подбирают под входной модуль контроллера. В промышленной автоматике распространены токовый сигнал 4–20 мА, напряжение 0–10 В, интерфейсы RS485 и HART. Для двухпроводной схемы типично питание в пределах 12–36 В постоянного тока; многие фабрики отдельно указывают варианты от 10 до 30 В. Токовый сигнал выбирают для длинных линий: он не теряется на сопротивлении кабеля, а ток ниже 4 мА сразу показывает обрыв. В ведомости нужны тип входа, сопротивление линии и схема подключения, а не только слова «датчик давления».

Рабочая среда влияет на мембрану, материал корпуса и уплотнения. Для воды и воздуха часто применяют нержавеющую сталь, а для вязкой, агрессивной или загрязнённой среды согласуют материал мембраны и конструкцию заподлицо. Важно указать температуру среды и окружающего воздуха, резьбу, длину кабеля, степень защиты корпуса и место установки. Такая детализация помогает поставщику предложить прибор, который физически подключается к узлу предприятия.

Температурные и механические пределы также попадают в ведомость. Китайские каталоги промышленной автоматики показывают диапазоны рабочей температуры примерно от −40 до +125 °C, степени защиты от IP65 до IP68 и допустимую перегрузку порядка 150–200 % шкалы для разных конструкций. IP65 защищает корпус от струй воды, а IP68 рассчитан на длительное погружение. Эти пункты нужны, когда прибор находится снаружи, рядом с вибрирующим насосом или в зоне мойки. Следует их занести в таблицу отдельно от диапазона измерения, чтобы фабрика ответила по каждому условию.

Экономию от покупки промышленного оборудования в Китае для партии датчиков считают вместе с расходами на объединение поставок и проверку каждого артикула. Поэтому приборы разных диапазонов стоит заранее разделить по строкам ведомости, а при приёмке сверить каждую строку отдельно.

Ведомость точек, соединения и маркировка партии

Производитель формирует предложение быстрее, когда получает таблицу с тегом точки, типом давления, нижним и верхним пределом, единицей измерения, рабочей средой и выходом. Мы переводим такую ведомость на язык фабрики и по каждому прибору позволяем сверить электрическое подключение, тип разъёма и монтажную резьбу с данными технологического узла.

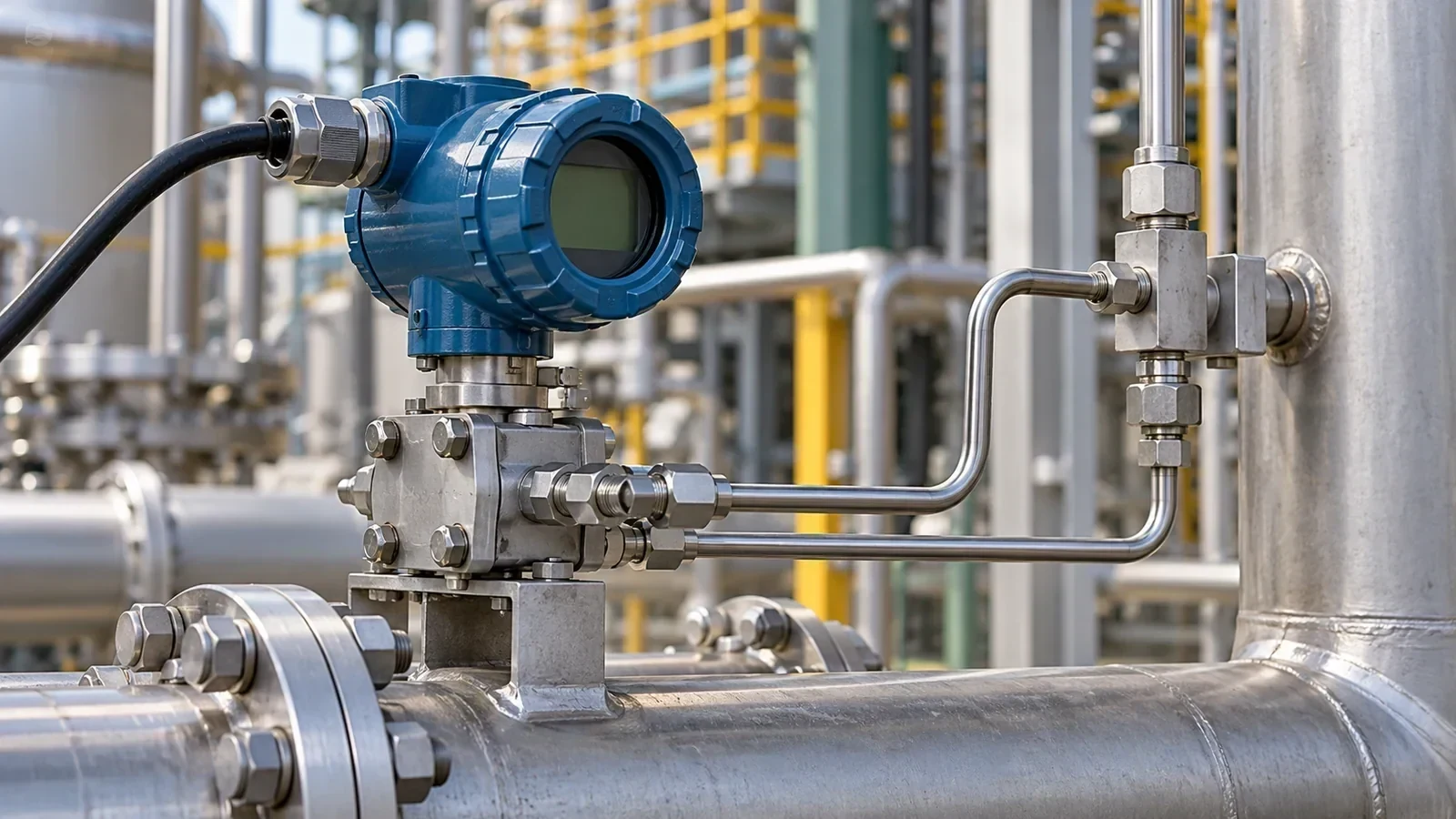

Если контроллеру нужны токовый выход и отдельное питание, это указывается в одной строке. Для двухпортового дифференциального прибора показывают направление высокого и низкого давления, положение портов и требуемые соединительные линии.

На паре и горячей воде датчик не ставят прямо на трубу: температура среды там выше рабочего предела электроники. Между точкой отбора и прибором монтируют сифонную трубку или радиатор, а для вязких и горячих сред — выносной мембранный разделитель с капилляром. После поршневого насоса давление пульсирует, и выход прибора дёргается вместе с ним; помогает демпфер в штуцере или программное демпфирование у приборов с HART. Тип узла вносится в ведомость, чтобы фабрика сразу включила сифон или разделитель в комплект.

В китайской поставке отдельно согласуют комплект кабелей, клемм, ответных разъёмов, защитных заглушек и кронштейнов. Встречаются резьбовые присоединения G1/4 и G1/2, варианты NPT и метрические резьбы; при одинаковом диаметре профиль резьбы может различаться. Чтобы монтаж не превратился в поиск переходников, мы просим фабрику подтвердить чертёж присоединения и показать комплект каждого типа на складе.

При серийной закупке важна прослеживаемость: обозначения на каждом приборе связывают его с точкой, артикулом и строкой ведомости. Фабрика может нанести тег по согласованному перечню или приложить отдельную таблицу соответствия. Это поможет сверить обозначения на корпусе и упаковке, проверить количество кабельных вводов и зафиксировать комплект фотографиями. Для монтажной бригады такой перечень сокращает время на сортировку коробок по участкам.

Поставщик может отправить сенсоры, кабели и монтажные части отдельными посылками. Мы принимаем небольшие позиции на нашем складе в Китае и объединяем поставки нескольких фабрик. Такая консолидация приборов и комплектующих удобна, когда предприятие закупает датчики разных диапазонов вместе с разъёмами, импульсными трубками или монтажными кронштейнами.

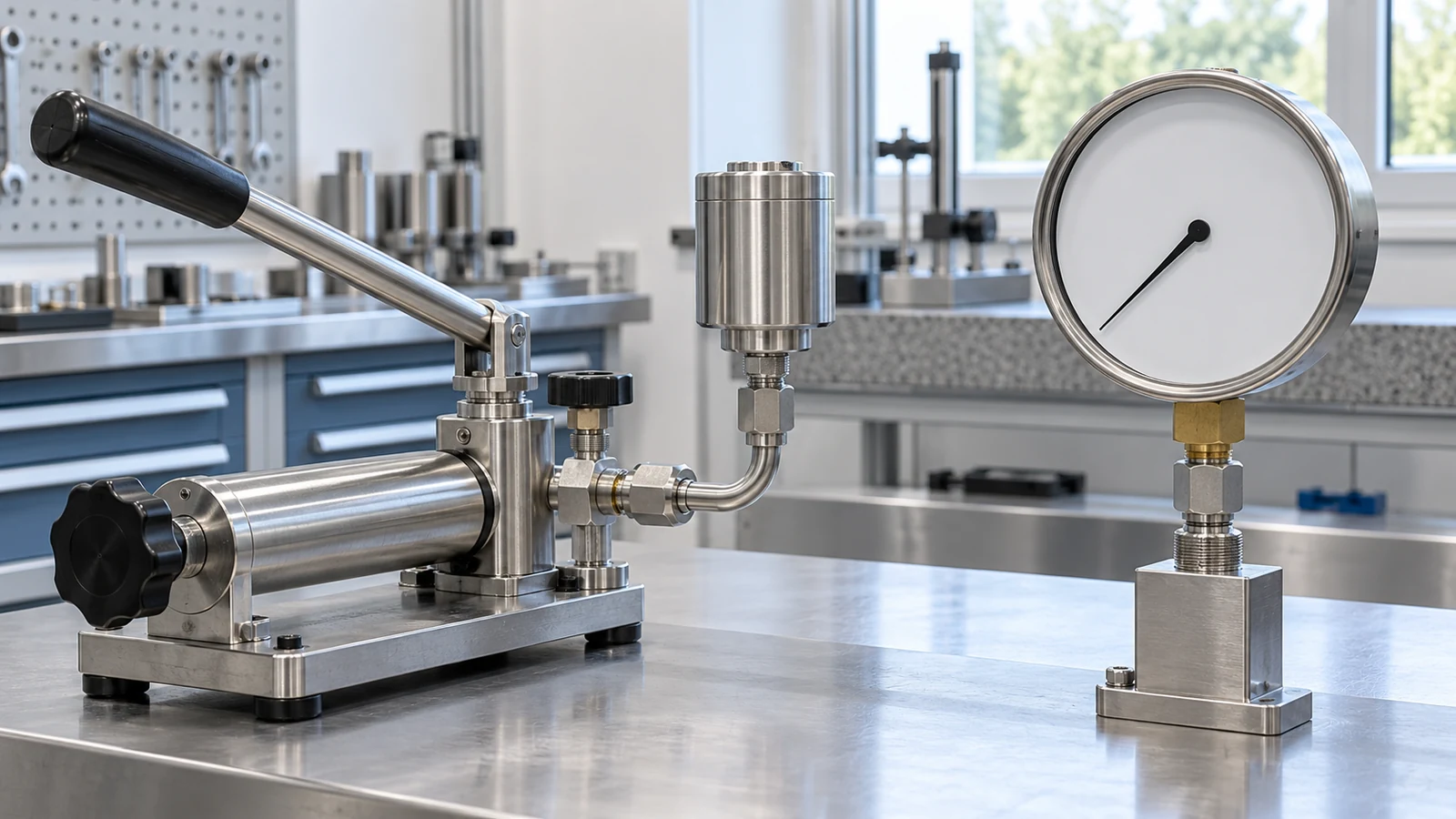

Проверка партии перед отгрузкой

Проверку фабрики и товара мы проводим до отправки в Россию, качественно упаковывая все позиции общего заказа. Для расчёта перевозки нам нужны число коробок, масса и габариты каждого места, а после приёмки мы готовим документы для таможенного оформления партии.
