Шлифовальный станок из Китая: какую задачу он решает после основной обработки детали

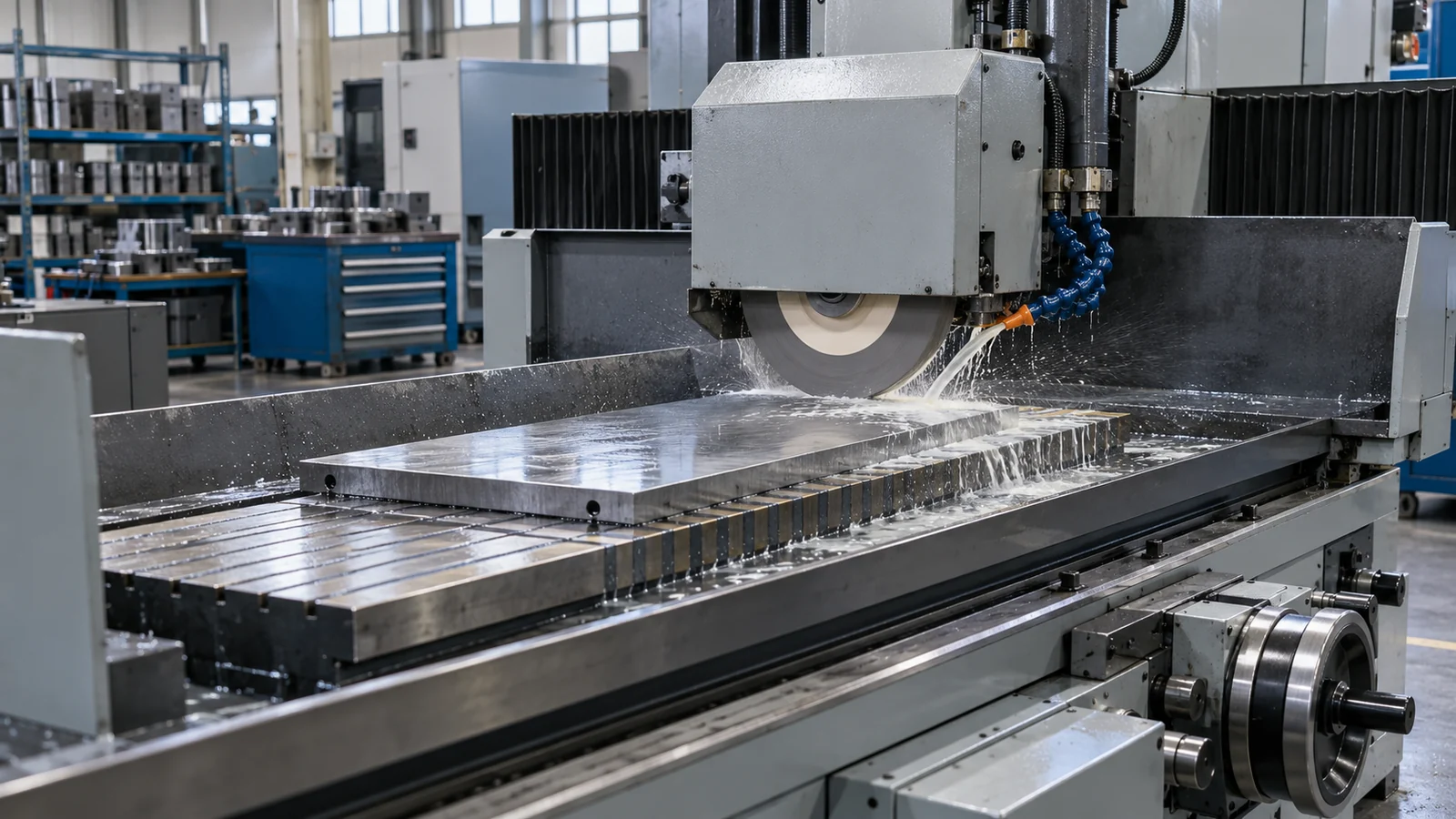

После фрезерования плита может иметь нужную геометрию, но её рабочая поверхность ещё требует точной доводки. Плоскошлифовальный станок снимает тонкий слой металла вращающимся кругом, пока стол перемещает заготовку через зону обработки.

Это отдельная операция в маршруте детали, поэтому закупку оборудования из Китая для производственного участка начинают с перечня изделий и требований к поверхности. В нём фиксируют габарит заготовки, способ её удержания, нужную шероховатость и доступное место в цехе.

Обрабатываемая плоскость задаёт размер станка

Сначала составляют перечень типовых деталей: длину, ширину, толщину и массу. Для единичной оснастки может хватить стола под одну плиту, а повторяющаяся серия потребует удобной смены заготовок и свободного доступа оператора. В техническом задании также указывают материал, участки контакта и поверхность, которая остаётся базой следующей операции.

В плоскошлифовальном оборудовании размер стола и допустимый ход различаются. В каталогах компактных машин встречаются столы около 250 × 525 мм, а у производственных станков горизонтального класса рабочий стол доходит примерно до 1500 × 250 мм. Более широкие варианты используют под крупные плиты; их выбирают вместе с несущей способностью и свободной зоной перемещения.

Не менее важна высота от стола до оси вращения круга: она должна учитывать магнитный патрон, приспособление и максимальную толщину детали. Если над заготовкой установлен кондуктор, расчёт ведут по полной сборке. Мы соберём размеры и расположим их рядом в ведомости, чтобы предложения фабрик можно было сравнить без пересчёта габаритов.

Отдельно записывают массу заготовки и способ её установки. Магнитный патрон удобен для ферромагнитных деталей с широкой опорной поверхностью, а для цветного металла и сложного контура потребуется механическая или вакуумная оснастка. В запросе указывают, что входит в комплект: стол, патрон, правка круга, насос и ограждение рабочей зоны.

Для длинной детали важна поддержка по всей площади, а не только размер стола. Оператор оценивает, где будут располагаться упоры, можно ли безопасно переставить изделие и останется ли запас хода для подводки круга. Эти ограничения лучше передать до выбора станка, пока фабрика может предложить другую рабочую зону. Мы направим исходные габариты изготовителям через поиск промышленного станка в Китае и сведём в ответах рабочую длину, ширину, высоту и массу заготовки.

Паспортный размер стола не описывает доступную поверхность после установки патрона и оснастки. В схеме отмечают зону, которая остаётся свободной для изделия, а также расстояние до кожуха и ограждения. Если деталь длиннее хода стола, оператору придётся переставлять её в процессе, поэтому такое решение сверяют с требуемой плоскостностью и рабочим маршрутом.

Жёсткость основания и способ крепления станка влияют на вибрации при съёме металла. Для тяжёлой партии деталей заранее уточняют нагрузку на стол, тип опор и требования к подготовке площадки. Чертёж пола и доступный проход для погрузчика помогают понять, можно ли доставить оборудование в цех и поставить его без демонтажа соседней линии.

Для крупной заготовки проверяют, как оператор подведёт её к столу и зафиксирует до начала цикла. Вокруг станка оставляют рабочее пространство для смены круга, очистки магнитного патрона и обслуживания направляющих. План расстановки помогает заранее определить, с какой стороны подводить заготовки и отводить готовые детали.

Круг и привод вращения влияют на съём и чистоту поверхности

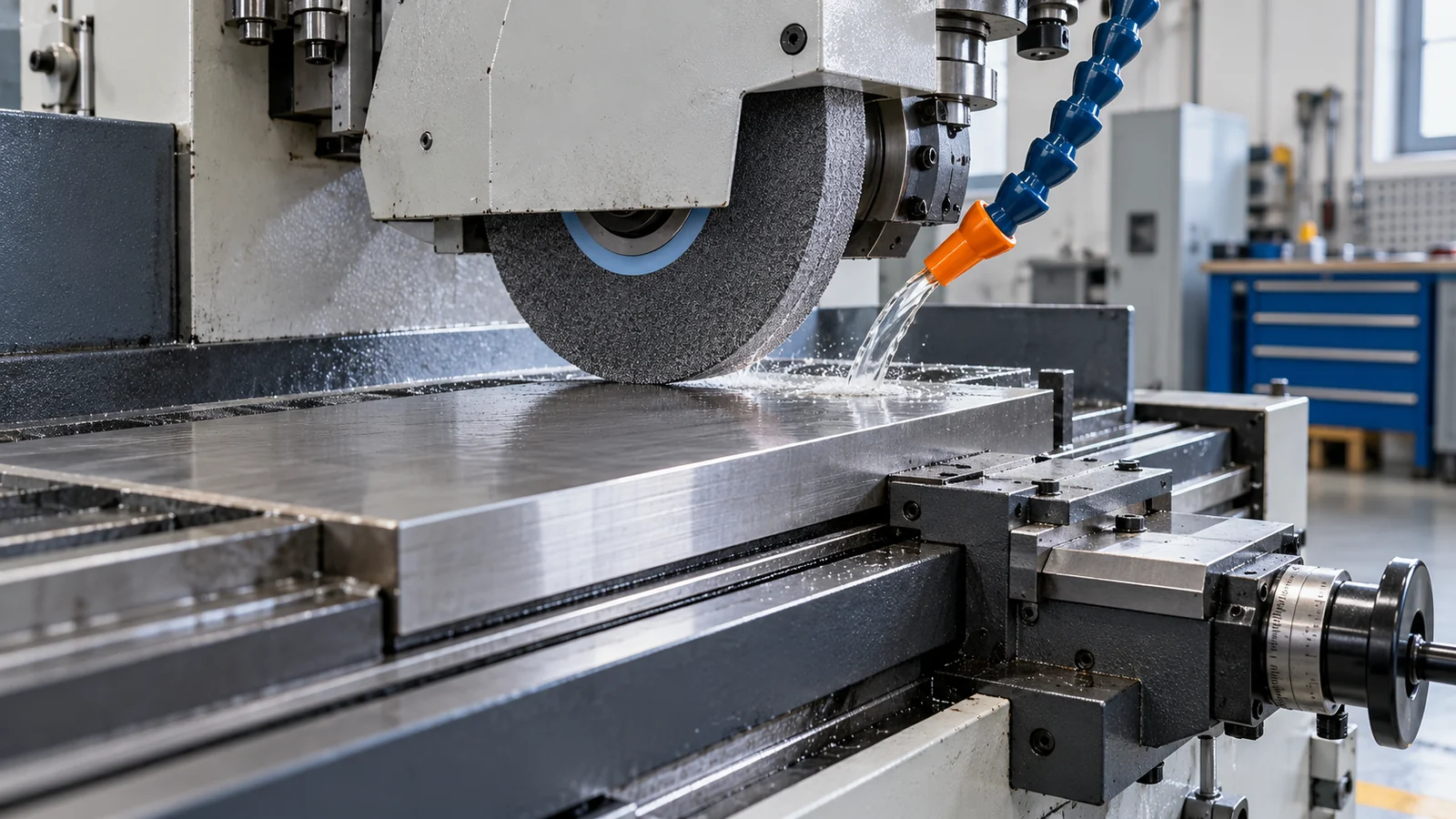

Для шлифования подбирают наружный диаметр круга, его толщину и посадочное отверстие. На компактных плоскошлифовальных станках встречаются круги диаметром 150–250 мм, а рабочая ширина у серийных конфигураций составляет 12–50 мм. Геометрию и допустимую скорость круга увязывают с приводом вращения и материалом детали.

В малом и среднем классе каталоги показывают частоту вращения около 2800 об/мин, а для тяжёлых машин применяют более крупные круги с периферийной скоростью 25–50 м/с. Мощность привода круга в этом промышленном диапазоне составляет примерно 1,1–11 кВт. Оператор выбирает связку характеристик под площадь контакта и требуемую подачу.

Магнитный патрон удерживает стальную заготовку, но усилие фиксации нужно сопоставить с её толщиной, площадью и ожидаемыми силами резания. Для немагнитных изделий предусматривают отдельное крепление. Мы попросим фабрику уточнить тип патрона и показать его активную поверхность на чертеже стола.

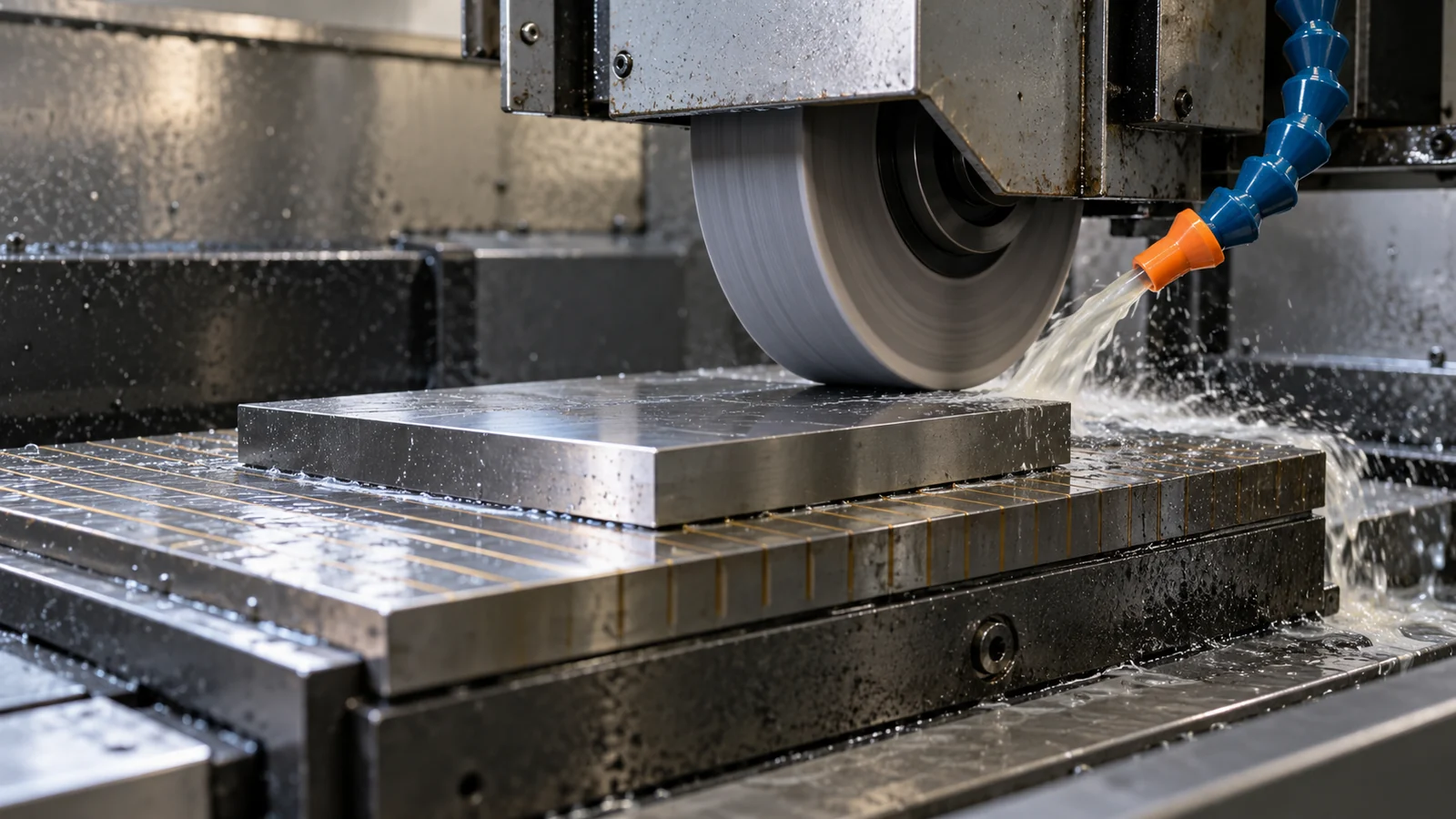

Охлаждение отводит тепло и уносит частицы из рабочей зоны. Ведомость включает бак, насос, фильтрацию, форсунку и положение сливного лотка; для чугунной стружки и мелкодисперсного шлама может понадобиться другая схема очистки. Фотография внутреннего пространства станка помогает заранее оценить, как обслуживать систему.

Правка восстанавливает профиль круга и влияет на повторяемость обработки. В комплект могут входить алмазный карандаш, поворотное приспособление или автоматическая правка. Если операция должна работать сериями, её состав фиксируют отдельно от базовой комплектации и связывают с размерами круга и управлением станка. Мы сверим комплект и характеристики оборудования в рамках проверки поставщика в Китае.

Точность оценивают по изделию и принятому на предприятии методу контроля: плоскостности, параллельности и шероховатости. В запрос не стоит переносить только предельное число из рекламы без указания способа измерения и длины базы. Мы сопоставим протоколы проверки фабрики с тем, как контроль выполняется у заказчика.

Марка круга, зернистость и связка влияют на съём металла и качество поверхности. Для мягкой стали выбирают один режим, для твёрдого сплава или чугуна — другой; параметры связывают со скоростью подачи и мощностью привода. Фабрика должна указать допустимую скорость круга и предусмотреть защитный кожух, рассчитанный на выбранный диаметр.

Планировка цеха определяет исполнение и состав поставки

Для станка измеряют длину, ширину и высоту площадки, маршрут перемещения паллеты и доступ к электропитанию. Масса основания влияет на подготовку пола, а расположение гидравлического привода и бака — на обслуживание. Производственная служба отмечает, с какой стороны оператор будет загружать детали и куда выводить стружку и охлаждающую жидкость.

Плоскошлифовальные машины могут иметь ручное перемещение, механизированный продольный ход, гидравлический стол или числовое управление отдельными осями. Это разные сценарии применения: для редких единичных деталей важна простота задания, для серийной работы — повторяемость цикла и автоматизация перемещений. Мы подберём подходящий уровень управления под операции участка.

Для российского предприятия заранее указывают питание: напряжение сети, частоту, число фаз, номинальную мощность, ток и способ подключения. В техническом листе отдельно перечисляют привод круга, насос охлаждения, гидравлический узел и вспомогательные цепи. Сетевой ввод часто выполняют через клеммы, поэтому вилку включают в комплект только для кабеля с согласованным разъёмом; отдельно задают длину кабеля и расположение вводного шкафа.

В составе предложения сверяют станок, патрон, круг, балансировочное приспособление, ключи, систему охлаждения, руководство и упаковочный лист. Для каждого узла полезны обозначения и инструкция по безопасной установке, настройке и обслуживанию. Мы попросим фабрику подготовить комплект эксплуатационных документов для проверки важных составляющих.

Для электрической части мы сопровождаем оформление разрешительных документов и проверяем документы, которые относятся к составу поставки, включая требования маркировки EAC. Вместе с фабричным предложением фиксируем схему подключения, номиналы защиты и сведения о приводе и вспомогательных цепях. Инженеру предприятия передаём согласованный пакет для проверки в рамках его проекта электроснабжения.

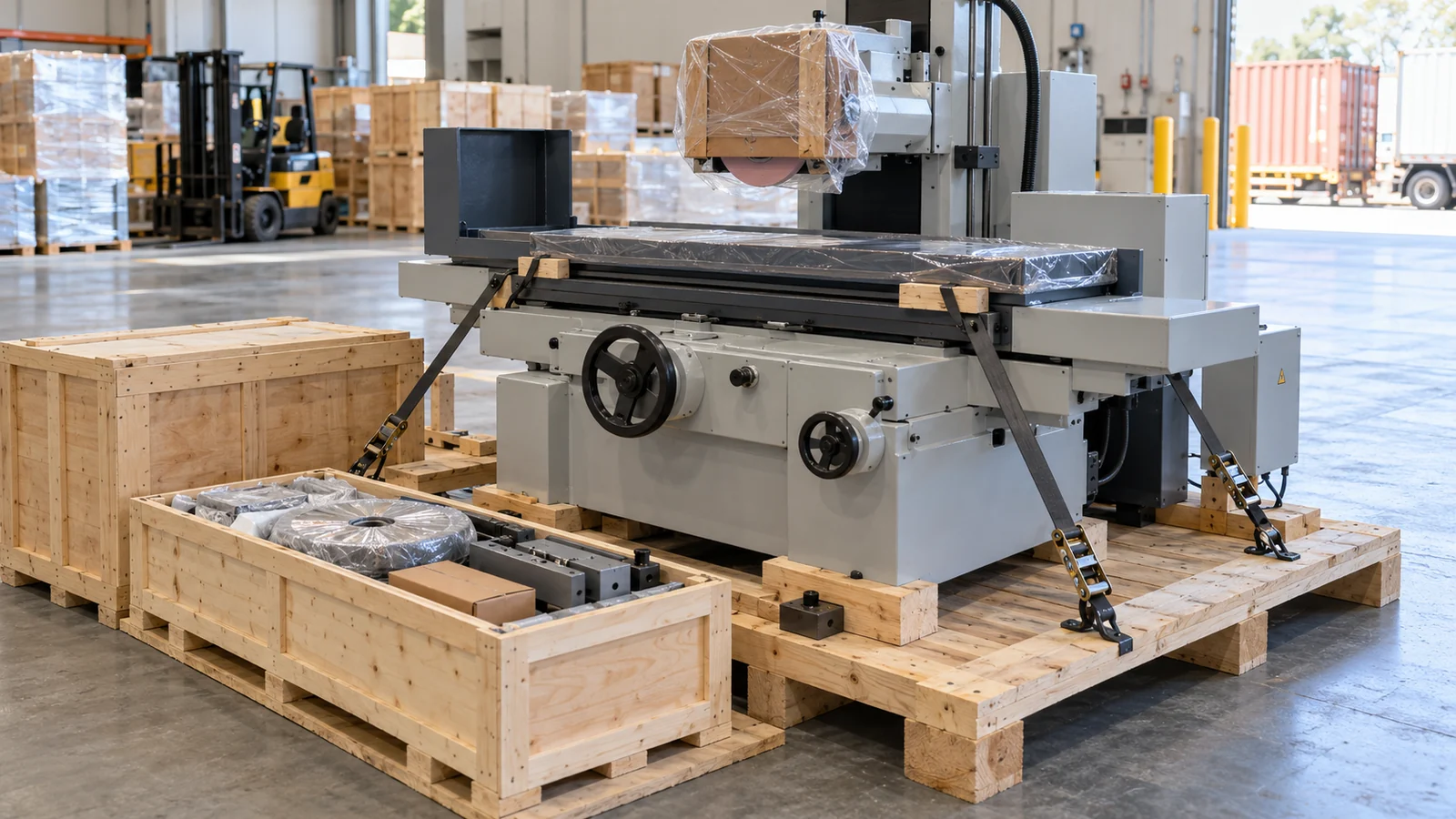

Если станок, оснастка и запасные круги идут от разных поставщиков, мы организуем их консолидацию на складе в Китае и сверим позиции с упаковочным листом. Перед отправкой проверим фиксацию подвижного стола, защиту направляющих и крепление станка к основанию. Затем оформим доставку оборудования до предприятия с учётом габаритов и массы груза.

На запуск подбора нужны схема участка, габариты наиболее крупной детали, требуемая чистота поверхности и список оснастки. В АЗИЯ Шадрин мы сопоставим эти данные с предложениями изготовителей для подготовки единого листа сравнения. Производственная служба проверит рабочую зону, электрические подключения и полноту состава поставки.
